ちょっと、そこ！バット溶接のサプライヤーとして、ティーが等しいと、設置中に適切なアライメントを確保することがどれほど重要であるかを直接見ました。ティーがずれたティーは、漏れや流れの効率の低下から、ラインの構造的な問題まで、あらゆる種類の問題につながる可能性があります。したがって、このブログ投稿では、お尻の溶接等ティーが完全なアライメントでインストールされていることを確認する方法に関するいくつかのヒントを共有します。
インストール前のチェック
インストールプロセスを開始する前に、すべてが順調になっていることを確認するためにいくつかのチェックを行うことが重要です。まず、ティーと接続するパイプを検査します。ひび割れ、へこみ、腐食など、損傷の兆候を探してください。問題が見つかった場合は、進む前に部品を交換してください。
次に、パイプとティーを測定して、それらが適切なサイズであることを確認します。サイズの不一致は、大きなアライメントの問題を引き起こす可能性があります。パイプとティーの内径をできるだけ密接に一致させる必要があります。また、パイプとティーの壁の厚さを確認することも良い考えです。これは溶接プロセスに影響を与える可能性があるためです。
マーキングとポジショニング
インストール前のチェックを行ったら、ティーをマークして配置する時が来ました。パイプとティーの端を溶接するティーの端を掃除することから始めます。ワイヤーブラシまたは溶媒を使用して、汚れ、グリース、または錆を取り除くことができます。これは、適切な溶接と適切なアライメントを確保するのに役立ちます。
次に、測定テープまたはマーキングツールを使用して、パイプとティーの中心をマークします。これを行うには、パイプの円周を測定して2つで割ることができます。各パイプの中心点とティーで小さなマークを作ります。これは、部品を正しく並べるのに役立ちます。
センターをマークした後、ティーをパイプに配置します。ティーの枝をメインパイプに垂直にする必要があります。レベルまたは正方形を使用して、アライメントを確認します。ティーが完全に揃っていない場合は、調整中にパイプクランプまたはフィッティングアライメントツールを使用して所定の位置に保持できます。
溶接の準備
溶接を開始する前に、溶接用の部品を準備する必要があります。これには、パイプとティーの端を斜めにすることが含まれます。 bevelingは、より広い溶接領域を作成し、溶接の強度を向上させるのに役立ちます。ベベルする機械またはハンドグラインダーを使用して、ベベルを作成できます。
ベベルの角度は、使用している溶接の種類と、パイプとティーの厚さに依存します。ほとんどのバット溶接用途には、30〜37.5度のベベル角度が推奨されます。溶接を開始する前に、ベベルがきれいで破片がないことを確認してください。
また、溶接機器をセットアップする必要があります。パイプとティーの材料に適したタイプの溶接プロセスを選択します。バット溶接用の一般的な溶接プロセスには、シールドメタルアーク溶接（SMAW）、ガスタングステンアーク溶接（GTAW）、およびガス金属アーク溶接（GMAW）が含まれます。
溶接機が材料の厚さの正しいアンペアと電圧に設定されていることを確認してください。溶接機のマニュアルを参照するか、溶接専門家に相談して適切な設定を決定できます。
溶接プロセス
さあ、溶接を開始する時が来ました。ティーをパイプに溶接することから始めます。タック溶接では、部品を所定の位置に保持するために、ジョイントの周りのいくつかのポイントで小さく一時的な溶接を行うことが含まれます。これは、最終的な溶接を行う間、アライメントを維持するのに役立ちます。
タック溶接のときは、部品の過熱を避けるために、短い断続的な溶接を使用します。タック溶接が均等に間隔で等しい長さであることを確認してください。タック溶接後、アライメントをもう一度確認して、すべてがまだ整っていることを確認します。
アライメントとタック溶接に満足したら、最終溶接の作成を開始できます。選択した溶接プロセスと設定に従い、連続的なパスでジョイント全体を溶接するようにしてください。
溶接するときは、アライメントに細心の注意を払ってください。動きや不整合に気付いた場合は、すぐに溶接を停止し、必要な調整を行います。急いで整列していない溶接になるよりも、時間をかけて仕事を正しく行う方が良いです。
歓迎後の検査
溶接を完了した後、不整合または欠陥の兆候について関節に検査することが重要です。目視検査を使用して、亀裂、気孔率、または不均一な溶接ビーズを確認します。また、超音波検査やX線検査などの非破壊検査方法を使用して、内部欠陥を確認することもできます。
アライメントの問題や欠陥が見つかった場合は、溶接をやり直す必要がある場合があります。これには、溶接を粉砕して最初からやり直すこと、またはアラインメントを修正するためにマイナーな調整を行うことが含まれます。将来の問題を回避するために、できるだけ早く問題に対処することが重要です。
追加のヒントと考慮事項

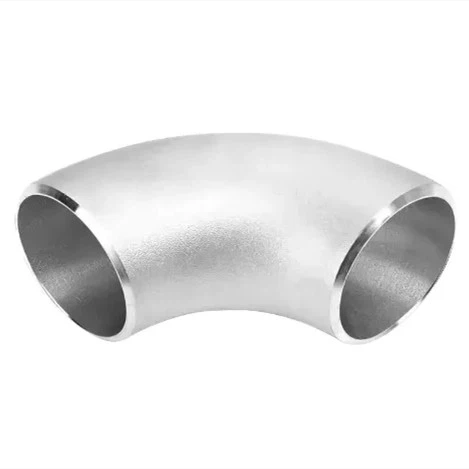

- アライメントエイズを使用します：インストール中に適切なアラインメントを確保するのに役立ついくつかのツールがあります。例えば、バット溶接エキセントリックレデューサーアライメントを維持しながら、さまざまなサイズのパイプを接続するために使用できます。同様に、バット溶接180度リターンそしてバット溶接45度の肘すべてを並べている間、パイプの方向を変更するのに役立ちます。
- 安全手順に従ってください：溶接は危険な場合があるため、すべての安全手順に従うことが重要です。溶接手袋、溶接ヘルメット、セーフティグラスなど、適切な保護具を着用してください。有害な煙が吸い込まれないように、作業領域が換気がよくなっていることを確認してください。
- 必要に応じて専門家の助けを得る：溶接の経験がない場合、または複雑なインストールを扱っている場合は、専門的なヘルプを得ることをお勧めします。資格のある溶接機または配管請負業者は、設置が正しく行われ、ティーが適切に揃っていることを確認できます。
結論
取り付け中にティーを等しいティー溶接のアライメントを確保することは、配管システムのパフォーマンスと寿命に重要です。このブログ投稿で概説されている手順に従って、インストールが成功する可能性を高め、コストのかかるアラインメントの問題を回避することができます。
高品質のバット溶接等しいティーまたは他のパイプフィッティングの市場にいる場合は、お手伝いしたいと思います。私に手を差し伸べるだけで、あなたの特定のニーズと要件について話し合うことができます。私はあなたのプロジェクトが成功することを保証するために、最高の製品とサポートを提供するためにここにいます。
参照
- American Welding Society（AWS） - 溶接ハンドブック
- パイプフィッティングハンドブック - さまざまなエディション
- バット溶接のためのメーカーの仕様等しいティー
