Tシャツを削減するバット溶接のサプライヤーとして、当社の製品の緊張が最も重要であることを保証します。バット溶接を減らすティーの緊張は、さまざまな配管システムでのパフォーマンスと安全性に直接影響します。このブログでは、バット溶接還元ティーの緊張をテストするための効果的な方法をいくつか共有します。
目視検査
バット溶接ティーの緊張をテストする最初のステップは、目視検査です。このシンプルでありながら重要なプロセスにより、ティーの表面の明らかな欠陥または不規則性を特定することができます。ひび、気孔率、または不完全な融合について溶接関節に注意深く調べます。亀裂は、液体またはガス漏れの経路を提供するため、ティーの緊張を大幅に損なう可能性があります。溶接部の小さな穴として表示される多孔性も、時間の経過とともに漏れにつながる可能性があります。溶接金属がベースメタルと完全に結合しない不完全な融合は、緊張に影響を与える可能性のあるもう1つの一般的な問題です。
目視検査中に、ティーの全体的な寸法も確認して、指定された要件を満たしていることを確認します。標準寸法からの逸脱は、製造プロセスの問題を示している可能性があります。これは、配管システムに設置されているときのTシャツの緊張に影響を与える可能性があります。キャリパーやマイクロメートルなどの精密測定ツールを使用して、ティーの直径、壁の厚さ、長さを正確に測定します。
圧力テスト
圧力検査は、ティーティーを減らす尻溶接の締め付けをテストするための最も信頼できる方法の1つです。このテストでは、ティーを特定の期間にわたって指定された圧力にさらして、漏れを確認することが含まれます。圧力試験には、静水圧試験と空気圧テストの2つのタイプがあります。
静水圧テスト
静水圧試験は、バット溶接還元ティーの締め付けをテストするために最も一般的に使用される方法です。このテストでは、ティーは水で満たされ、通常の動作圧力よりも高いレベルまで加圧されています。圧力は指定された期間、通常は10〜30分間維持されますが、漏れの兆候についてはティーを慎重に監視します。圧力ゲージを使用して、圧力を正確に測定し、指定された範囲内に残ることを確認します。
静水圧試験中に漏れがある場合、溶接関節またはティーの他の部分から浸透する水として見えるでしょう。その後、漏れの位置をマークし、それを修復するために適切な対策を講じることができます。修理後、ティーはタイトネス要件を満たすように再テストされます。
空気圧テスト
空気圧テストは、ティーを減少させるバット溶接の緊張をテストするもう1つの方法です。このテストでは、ティーは空気または別のガスで満たされ、指定されたレベルに加圧されます。圧力は一定期間維持され、石鹸溶液を使用して漏れを検出します。漏れがある場合、石鹸溶液は漏れの場所で泡を形成します。
空気圧検査は一般に静水圧テストよりも速く、より便利ですが、圧力が適切に制御されていない場合の爆発の可能性があるため、より危険です。したがって、空気圧テストは、適切な安全装置を使用して訓練を受けた専門家がのみ実行する必要があります。
ヘリウム質量分析計漏れ検出
ヘリウム質量分析計漏れ検出は、バット溶接還元ティーの締め付けをテストするための非常に敏感な方法です。この方法は、他の方法では検出できない非常に小さな漏れを検出できます。このテストでは、ティーは密閉室に配置され、ヘリウムガスで満たされます。次に、チャンバーはヘリウム質量分析計に接続され、ティーから漏れているヘリウムガスの微量を検出できます。
ヘリウム質量分析計漏れ検出は、航空宇宙産業や半導体産業など、高レベルの緊張が必要なアプリケーションで一般的に使用されます。ただし、この方法は他の方法よりも高価で時間がかかるため、通常、重要なアプリケーションにのみ使用されます。
超音波検査
超音波検査は、バット溶接ティーの溶接関節の内部欠陥を検出するために使用できる非破壊検査方法です。このテストでは、超音波波が溶接関節に送信され、溶接の欠陥は波を異なる反射を引き起こします。反射波を分析することにより、欠陥の位置とサイズを決定できます。
超音波検査は、溶接関節の内部欠陥を検出するための高速で信頼できる方法ですが、特殊な機器と訓練を受けたオペレーターが必要です。この方法は、他のテスト方法と組み合わせて一般的に使用され、ティーティーを減らすバット溶接の締め付けを確保します。
結論
バット溶接の緊張をテストするティーは、パイピングシステムの安全性と性能を保証する重要なプロセスです。目視検査、圧力試験、ヘリウム質量分析計漏れ検出、および超音波検査の組み合わせを使用することにより、TEEの欠陥または漏れを効果的に検出し、それらを修復するための適切な対策を講じることができます。 TEESを減らす尻溶接のサプライヤーとして、私たちは、最高水準の緊張と信頼性を満たす高品質の製品をお客様に提供することを約束しています。

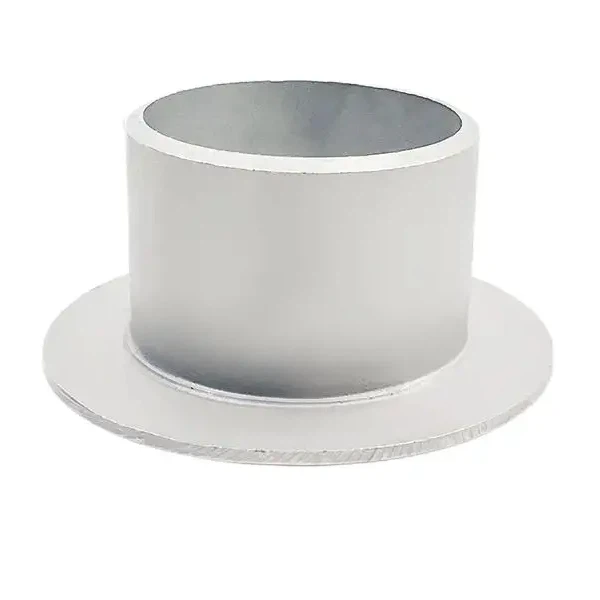

お尻の溶接が必要な場合は、ティーやその他のパイプ継手を減らす必要がある場合バット溶接ラップジョイントスタブエンド、バット溶接等ティー、 またはバット溶接90度LRエルボ、詳細についてはお気軽にお問い合わせください。特定の要件については、お気軽にお問い合わせください。私たちはあなたと協力し、あなたの配管のニーズに最適なソリューションを提供する機会を楽しみにしています。
参照
- ASME B31.3-プロセス配管
- API 5L-ラインパイプの仕様
- ASTM A234-中程度および高温サービス用の錬鉄製の炭素鋼と合金鋼の配管用標準仕様
